TAGA PC-9000DC - Stroomregelaar

TAGA PC-9000DC combineert vier functies in één apparaat: filtering van stroomruis, blokkering van gelijkstroomcomponenten, lineaire voeding voor USB-poorten en bescherming tegen overspanning en overbelasting voor alle stopcontacten en USB-poorten.

FILTERING VAN STROOMRUIS

Het elektriciteitsnet in onze woningen en op het werk wordt beïnvloed door verschillende storingen, zoals elektromagnetische interferentie (EMI) van apparaten die op hetzelfde net zijn aangesloten - denk aan koelkasten, airconditioning of computers. Deze storingen komen niet alleen uit je eigen huishouden of kantoor, maar ook van andere apparaten in het gebouw of zelfs van buitenaf. Ze kunnen variëren afhankelijk van het tijdstip of de dag van de week, wanneer de belasting van het elektriciteitsnet verandert. Deze ruis kan binnendringen in de wisselstroom en je systeem verstoren. Zogenaamde „vuile” stroom kan de prestaties van je audio- en videosysteem verminderen.

Met de PC-9000 verminder je deze storende ruis effectief en bescherm je je systeem tegen vervuilde stroom.

Vervuilde stroom heeft ook een negatieve invloed op de interne circuits en voedingen van je apparatuur. De PC-9000DC vormt een barrière tussen het stopcontact en je apparaten, waardoor de levensduur van de componenten kan worden verlengd.

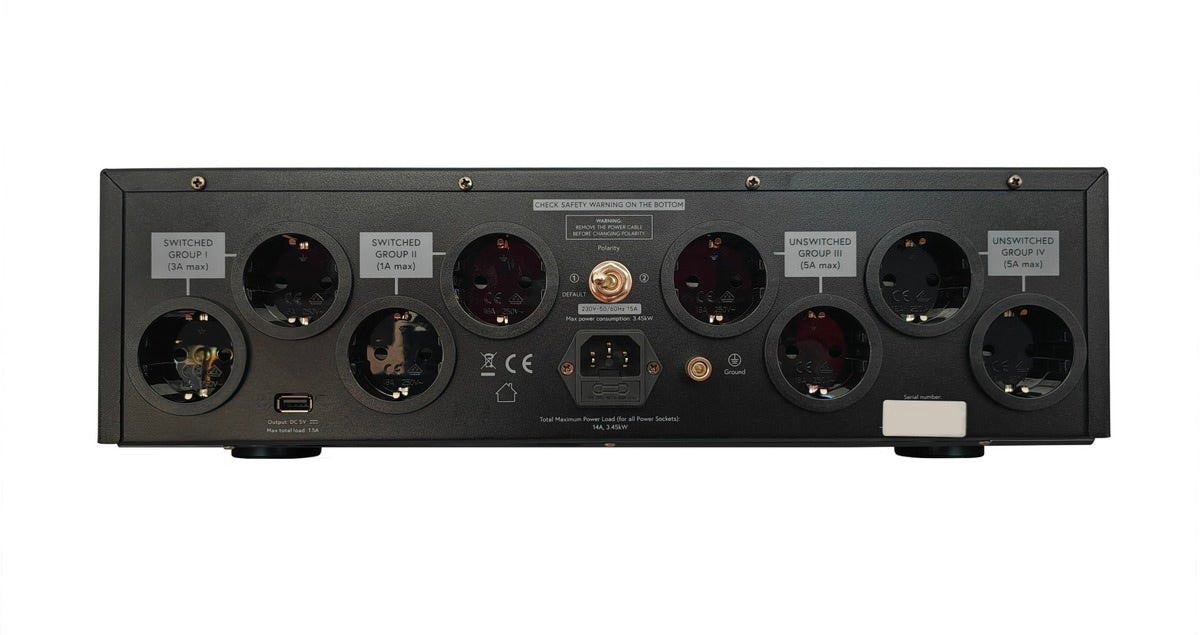

Het apparaat heeft aparte groepen geschakelde en ongeschakelde 230V-240V-stopcontacten (Schuko-type) met vier onafhankelijke filters, op maat gemaakt voor elke groep en afgestemd op specifieke audio- en videoapparatuur.

• Elke groep stopcontacten heeft een eigen SQ-inductor voor common-mode-ruis.
• Hoogwaardige, zuurstofvrije platte koperdraad met emaillaag.
• Lage gelijkstroomweerstand, een gelijkmatig elektrisch veld en minimale capaciteit voor betere filtering van hoogfrequente EMI.
• Efficiënte warmteafvoer voor betere prestaties.
• Hoge stroomcapaciteit dankzij platte koperdraad met extra hoge dichtheid
• Voordelen zoals minimale magnetische lekvelden, goede geleiding en stralingsefficiëntie, stabiele stroomkwaliteit en een verbeterd skin-effect bij hoge frequenties.
• Hoogwaardige Class-X-condensatoren voor nog betere filtering.
• Een krachtige 200W-ringkerntransformator isoleert de apparatuur van netruis
  • Een afschermende aluminiumkap beschermt de transformator tegen elektromagnetische storingen en verhoogt het rendement.
• 18AWG-draden van zuurstofvrij koper (primair AWM 1672, secundair AWM 1007) voor optimale geleiding.
• Zuurstofvrije koperen draden (AWM 1015 16AWG) verbinden de hoofdprintplaat met de stopcontacten.

DC-BLOKKERING

De ingebouwde DC-blokkering vermindert of verwijdert ongewenste gelijkstroom in de spanning naar geselecteerde stopcontacten. Gelijkstroom kan bromgeluiden veroorzaken en de temperatuur van transformatoren verhogen, wat de geluidskwaliteit verslechtert. Met de blokkering werken je audio- en videoapparaten stiller en efficiënter, en neemt netbrom in luidsprekers merkbaar af.

De DC-blokkering kan in realtime worden ingeschakeld voor geselecteerde groepen 230V-240V-stopcontacten.

• Schakel de blokkering direct in of uit om de luisterervaring te optimaliseren.
• Krachtige blokkering van gelijkstroom tot 12 000 mV (12V).
• 10 hoogfrequente vermogensbruggen en 2 x 47 000 µF-condensatoren zorgen voor effectieve blokkering zonder in te leveren op geluidskwaliteit.

LINEAIRE VOEDING VOOR USB-POORTEN

Veel apparaten die op gelijkstroom werken, gebruiken eenvoudige, goedkope externe adapters met geschakelde voedingen. Deze werken op hoge frequenties, wat elektrische storingen kan veroorzaken die zich naar de apparaten verspreiden en zelfs andere apparaten via het elektriciteitsnet beïnvloeden. Dergelijke ruis verslechtert de audio- en videoprestaties aanzienlijk. De oplossing? Een hoogwaardige lineaire voeding zoals die in de PC-DC, die het geluid van je gelijkstroomgevoede apparaten direct en merkbaar verbetert.

De ingebouwde ringkerntransformator voor bronapparaten levert ook stabiele stroom aan de USB-poorten.
Driefasige filtering:

• Fase I & II (230-240V): eerst voorfiltering via het ruisfilter van het apparaat en vervolgens via de isolatietransformator.
• Fase III (gelijkstroom): speciaal afgestemde filtering, waaronder een hoogfrequent EMI-filter voor de 5V-uitgang, afzonderlijk voor de USB-poorten.

VERZILVERDE EN OP KOPER GEBASEERDE INTERNE BEDRADING

De interne draden tussen de hoofdprintplaat en de stopcontacten (230V-240V en USB) zijn gemaakt van verzilverd, 99,99% zuiver zuurstofvrij koper met teflonisolatie.
De draden naar de stroomingang en schakelaars (Stroom, Fase, Reset) zijn van zuurstofvrij koper, AWM 1015 14AWG.
Analoge en digitale indicatoren gebruiken dubbel geïsoleerde, zuurstofvrije koperen AWM 1672 22AWG-draden.

BEVEILIGING TEGEN OVERSPANNING EN OVERBELASTING

De PC-9000 beschermt alle uitgangen tegen overspanning en overbelasting.

• Fase I: filter- en beveiligingssysteem met een resetbare stroomonderbreker.
• Fase II (USB): viertrapsbeveiliging met isolatietransformator, step-downregelaar, hoogfrequente EMI-filtering voor 5V en beveiliging tegen kortsluiting en oververhitting.

OVERIGE FUNCTIES

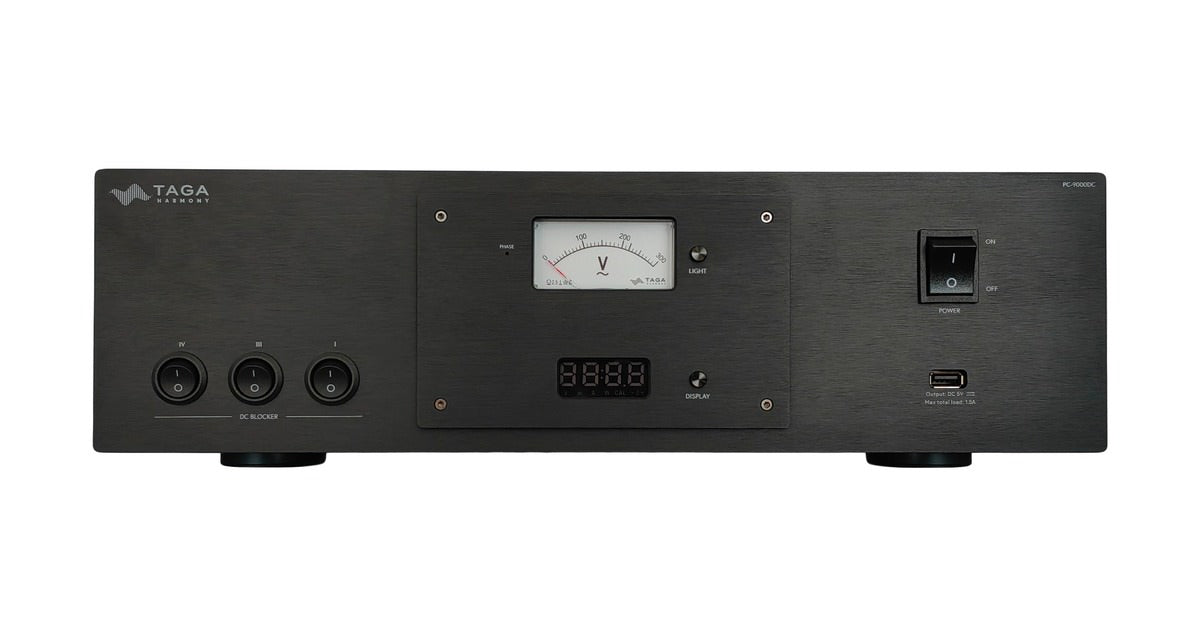

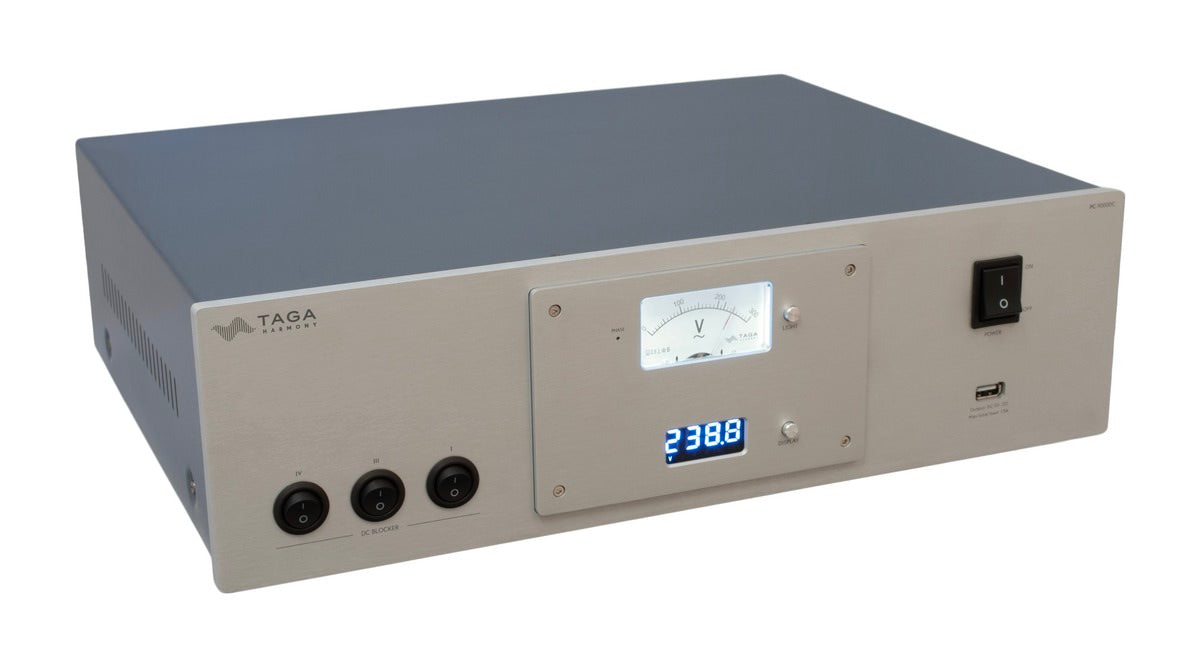

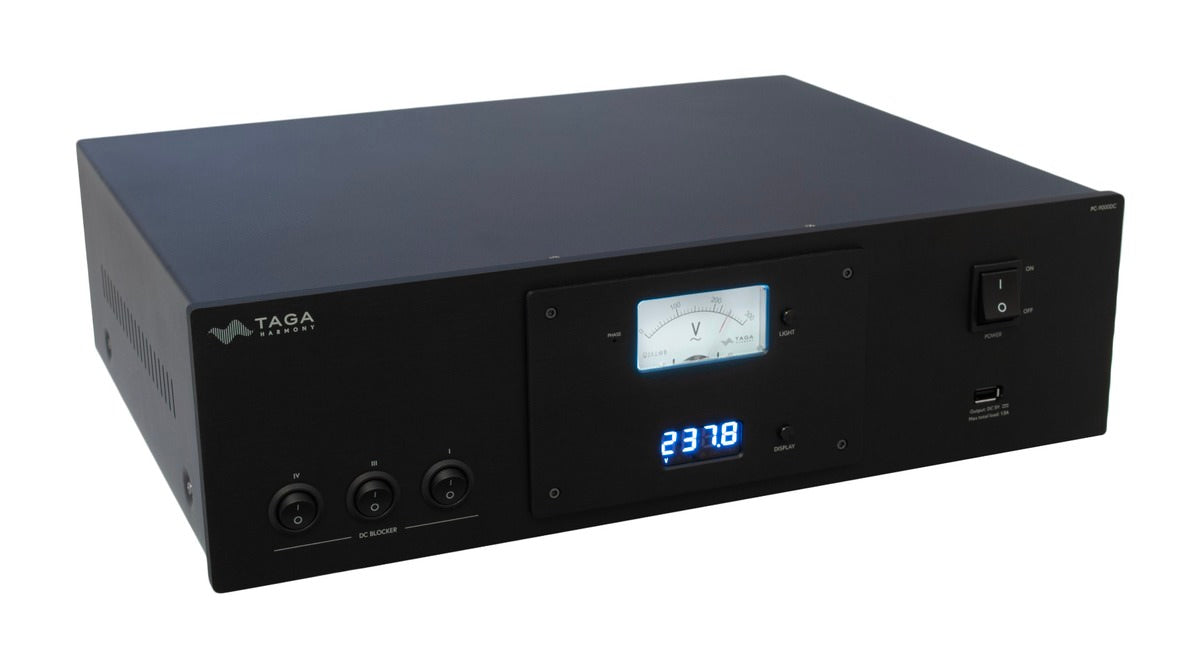

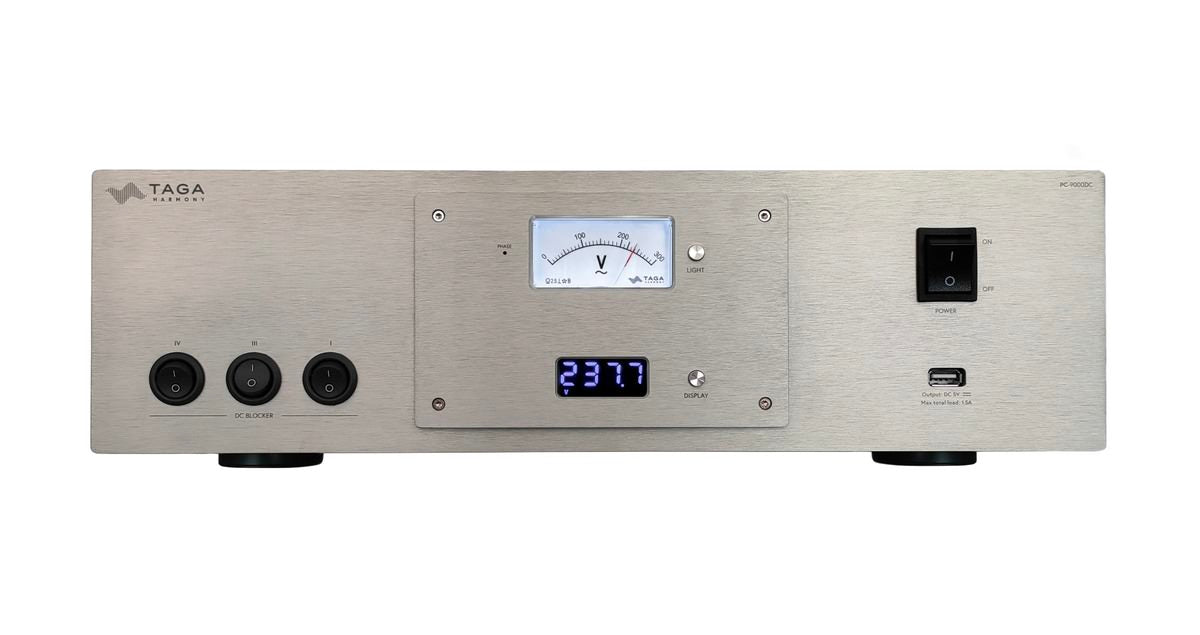

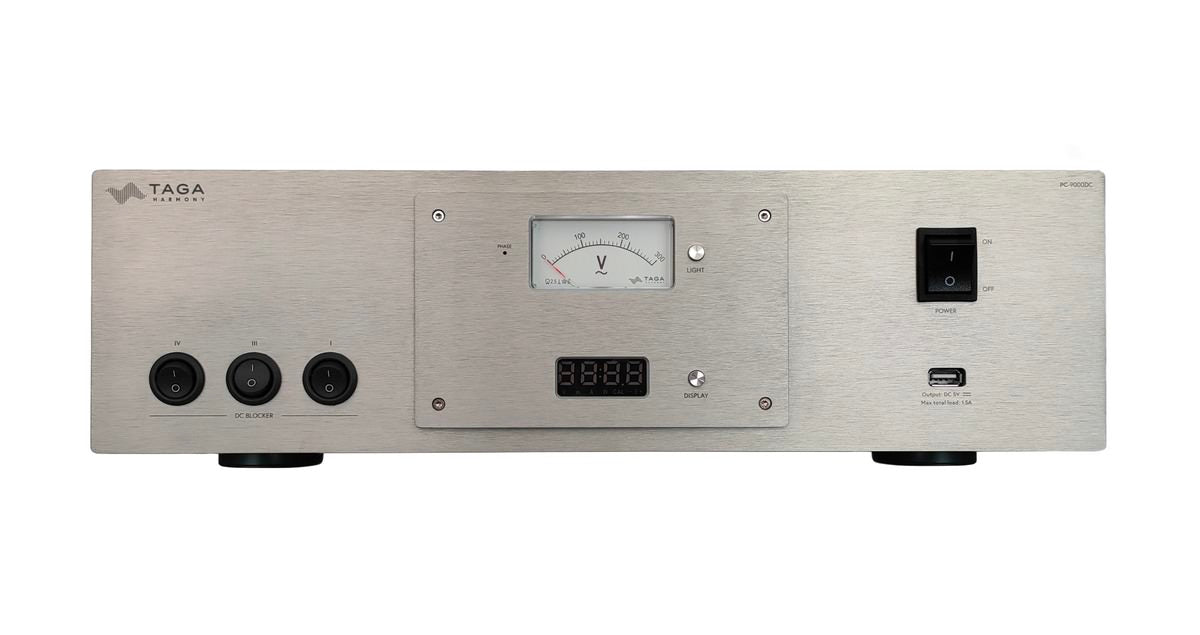

• Analoge spanningsmeter met instelbare verlichting geeft de stabiliteit van de spanning in het stopcontact weer.
• Digitaal display voor spanning (V), stroom (mA/A) en vermogen (W) in realtime, met de mogelijkheid om het uit te schakelen.
• Fasedetectie en een polariteitskeuzeschakelaar waarschuwen voor een verkeerde fase en maken correctie eenvoudig.
• IEC C14-aansluiting en afneembare Schuko-IEC C13-kabel bieden de mogelijkheid om te upgraden naar een premiumkabel.
