HD Fury - 8K Arcana 2 VRR 40Gbps

HD Fury 8K Arcana 2 VRR 40Gbps to przełomowy adapter i rozdzielacz HDMI, który rewolucjonizuje sposób obsługi sygnałów wideo i audio w systemie kina domowego. Jako pierwszy na świecie rozdzielacz VRR 40 Gb/s z funkcją passthrough oraz skalowania w górę i w dół do 120 Hz, urządzenie wydobywa pełny sygnał audio z dowolnego źródła HDMI i dostarcza go do dowolnego systemu audio w najlepszych możliwych formatach. Zostało zaprojektowane, by rozwiązywać problemy z kompatybilnością między źródłami HDMI, ekranami i systemami audio, w tym obsługiwać eARC/ARC i ekstrakcję dźwięku HDMI. Obsługuje wszystkie dostępne sygnały wideo i audio, takie jak VRR, Dolby Vision (DV), Low Latency Dolby Vision (LLDV), HLG, HDR10+, DTS:X, Dolby Atmos i wiele innych. Niezależnie od tego, czy jesteś entuzjastą kina domowego, graczem czy profesjonalnym instalatorem, 8K Arcana 2 zawsze zapewnia najlepszą jakość obrazu na ekranie i najlepszy dźwięk w systemie audio.

• Skalowanie sygnałów w dół i w górę: Obsługa wszystkich sygnałów FRL lub TMDS ze skalowaniem w dół, np. z 8K do 4K, z 4K do 2K lub z 8K do 2K, do 120 Hz. Skalowanie w górę obejmuje przejście z 2K do 4K, z 4K do 8K i z 2K do 8K, do 120 Hz (brak skalowania w górę dla VRR, 1080i, 720p lub 480i/p).
• Obsługa VRR i HDMI 2.1: Odblokuj prawdziwe FRL/VRR w modelach takich jak Samsung Q90/QN900/QN95. Przepuszczaj wszystkie sygnały FRL/VRR i skaluj w dół sygnał na wyjściu dodatkowym dla Philips Hue Sync lub podobnych urządzeń.
• Najwyższe rozdzielczości i przepustowość: Do 8K60 4:4:4/RGB 12-bit przez DSC przy 96 Gb/s, z pełnym passthrough HDMI 2.1 do FRL5: 40 Gb/s/1200 MHz.
• Pełne wyodrębnianie dźwięku: Wyodrębniaj pełny dźwięk, w tym Dolby Atmos/TrueHD, z dowolnego źródła HDMI (również sygnałów VRR) do dowolnego systemu audio HDMI, ARC lub eARC, takiego jak SONOS Arc & Beam 2.
• Zgodność i rozwiązania: Graj w gry z Xbox One X w 4K120 Dolby Vision na telewizorze LG C9, BX lub Sony HDMI 2.1. Rozwiąż problemy z synchronizacją dźwięku z obrazem z SONOS Arc/Beam 2 i zewnętrznymi źródłami HDMI podłączonymi do telewizora eARC. Przesyłaj dźwięk DTS ze źródła do systemu audio, nawet jeśli telewizor go nie obsługuje.
• Sterowanie CEC: Pełne sterowanie CEC z telewizora do źródła, sterowanie głośnością ze źródła do systemu audio eARC/HDMI oraz z telewizora do systemu ARC/eARC. Działa z pilotem telewizora lub źródła.
• Obsługa ARC/eARC: Przekazuj sygnał ARC/eARC z wejścia telewizora do dowolnego systemu audio ARC lub eARC.
• Obsługa gier i zmiennej częstotliwości odświeżania: Obsługuje 1080p120, 1440p120, 4K120 i wszystkie sygnały VRR z Xbox Series X, PS5, kart graficznych i innych urządzeń.
• Konwersja Dolby Vision: Odtwarzaj treści DV ze źródeł obsługujących LLDV na dowolnym wyświetlaczu HDR10, aby uzyskać lepszą jakość obrazu.
• Konwersja HDCP: Konwertuj HDCP 2.3 na 1.4.
• Modyfikacja sygnału: W razie potrzeby zmieniaj chromę, przestrzeń barw i głębię kolorów. Zwiększaj lub zmniejszaj wartości nitów w metadanych HDR w czasie rzeczywistym podczas odtwarzania HDR.
• Wyświetlacz i sterowanie: Bieżące informacje o sygnale na ekranowym menu OSD i wyświetlaczu OLED. Nawiguj po menu za pomocą pokrętła. USB Type-C do zasilania, USB Type-A do aktualizacji za pomocą pamięci USB, a RS232 do integracji (nie jest potrzebne zwykłym użytkownikom).

Jak to działa?

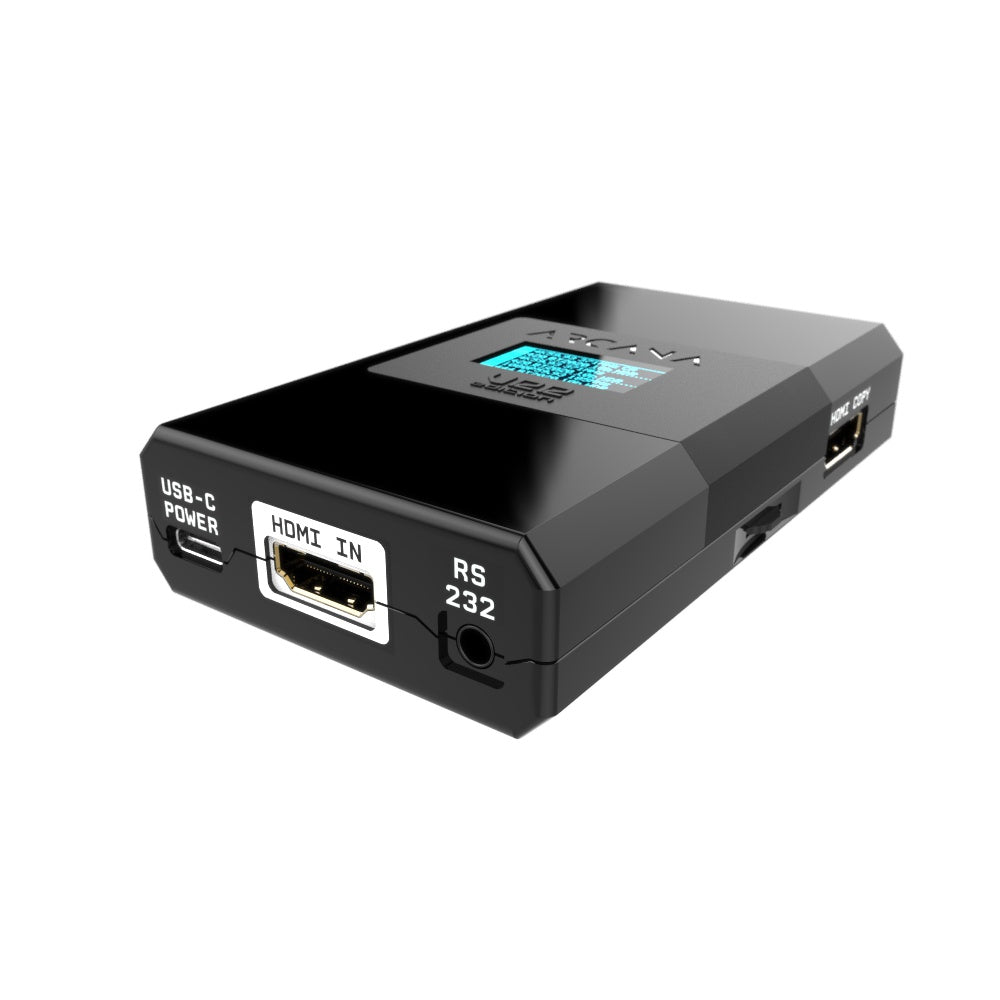

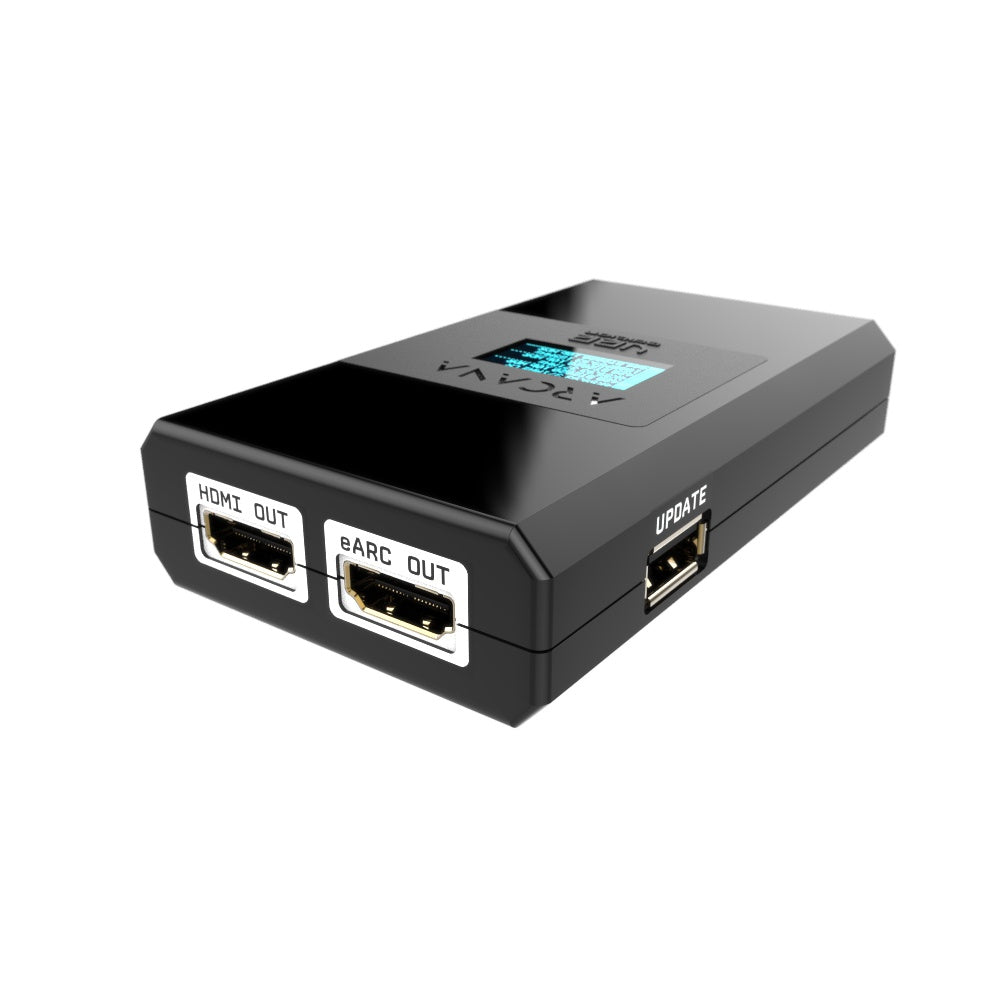

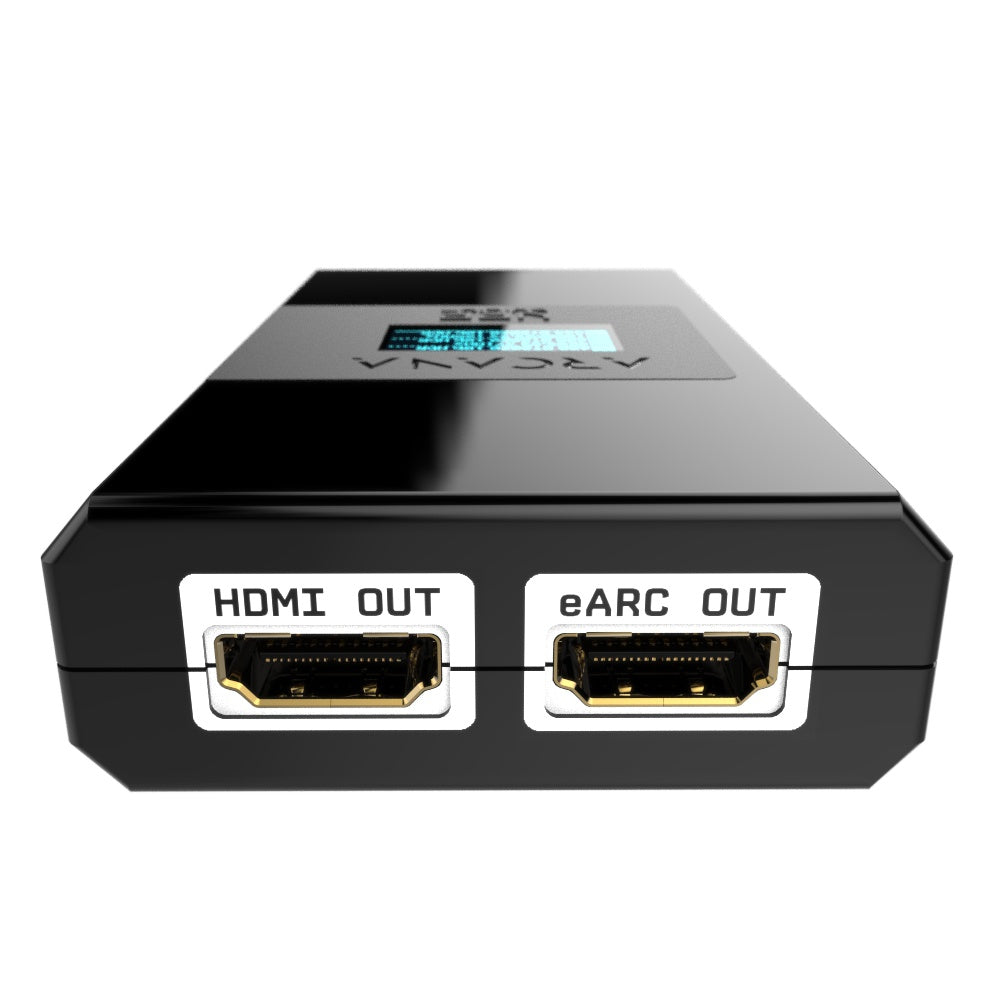

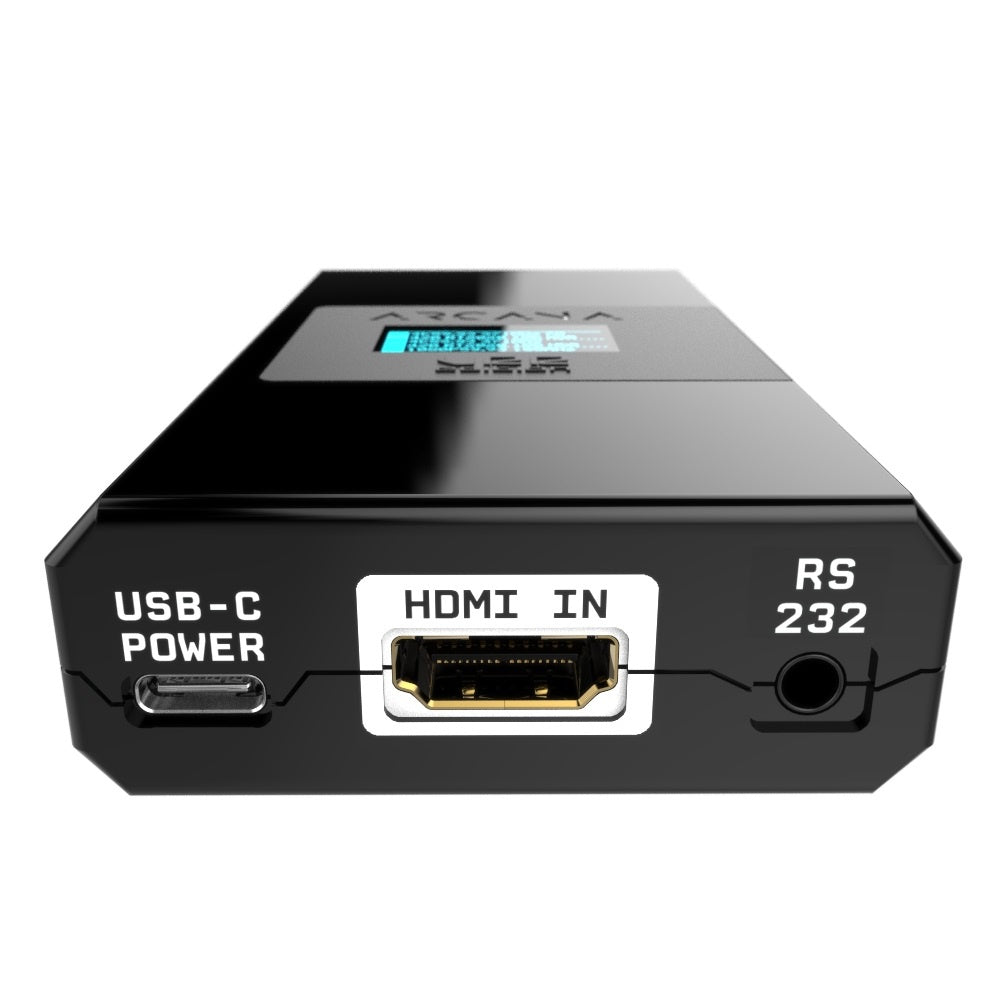

8K Arcana 2 VRR to inteligentny konwerter zapewniający współpracę źródeł HDMI (takich jak źródła FUHD, odtwarzacze Blu-ray, odtwarzacze UHD Blu-ray, odtwarzacze multimedialne, odbiorniki satelitarne, konsole do gier, komputery PC itp.) z wyświetlaczami lub systemami audio. Pod względem sprzętowym ma 1 wejście HDMI, 2 wyjścia HDMI z opcjami skalowania, 1 wyjście eARC, USB-A do aktualizacji, USB-C do zasilania, RS232, wyświetlacz OLED i pokrętło do obsługi menu. Wejście obsługuje 4K i 8K VRR/HDR/HLG/DV/LLDV/HDR10+ do FRL5/40Gbps/1200MHz wideo oraz wszystkie obecnie dostępne formaty audio. Wyjścia HDMI TX0 i HDMI COPY obsługują FRL5/VRR/40Gbps/1200MHz, skalowanie w górę/w dół oraz wszystkie formaty audio.

Urządzenie działa w trybie domyślnym jako splitter/passthrough/upscaler lub downscaler, aby zoptymalizować system. Unikalne wyjście HDMI COPY jest wszechstronne i można je skonfigurować do:

• a) Rozdziela 2 sygnały do FRL5 na 2 ekrany.
• b) Przepuszcza sygnał do FRL5, skaluje drugi sygnał w dół z 4K FRL do 2K TMDS.
• c) Przepuszcza sygnał do FRL5, zachowuje 4K i dostosowuje chromę/głębię kolorów z 4K FRL do 4K TMDS.
• d) Przepuszcza sygnał do FRL5, wyodrębnia pełny dźwięk za pomocą wygenerowanego strumienia, aby zasilić amplituner AVR 1080p.

Pod względem oprogramowania EDID dobiera najlepsze możliwe połączenie możliwości obrazu telewizora i dźwięku (np. SONOS Arc). Urządzenie wykonuje konwersję HDCP, skalowanie w górę/w dół, przetwarzanie sygnału, takie jak chroma/głębia koloru/przestrzeń barw, obsługę metadanych HDR i VRR oraz ekstrakcję dźwięku. Umożliwia także odtwarzanie DV ze źródeł LLDV na ekranach HDR10 oraz regulację nitów HDR w czasie rzeczywistym. Wszystkie informacje o sygnale są wyraźnie wyświetlane na ekranie OLED lub OSD.

To urządzenie idealnie nadaje się dla twórców treści, kalibratorów, streamerów, centrów rozrywki cyfrowej, telewizorów FUHD i UHDTV, sklepów z telewizorami, centrów danych, szkół, sal konferencyjnych oraz kin domowych.

Pierwsze kroki - Instalacja

Jedno źródło + eARC: Podłącz wyjście HDMI źródła do wejścia HDMI urządzenia 8K Arcana 2. Podłącz wyjście HDMI Arcana do dowolnego projektora, monitora lub ekranu. Podłącz wyjście eARC do SONOS Arc lub podobnego urządzenia. Jeśli ekran ma wejście ARC/eARC, możesz odbierać z niego dźwięk z telewizora. Zapewnia to pełny dźwięk do Atmos/TrueHD ze źródła HDMI, sygnał eARC dla dźwięku z telewizora oraz regulację głośności CEC za pomocą pilota źródła lub telewizora.

Wiele źródeł + eARC: Podłącz wszystkie źródła do przełącznika HDMI (lub amplitunera), a wyjście przełącznika do wejścia HDMI urządzenia Arcana. Następnie postępuj jak wyżej. Użyj wyjścia HDMI COPY do rozdzielenia sygnału/lustrzanego odbicia, zmniejszenia rozdzielczości VRR na potrzeby Hue Sync, karty przechwytującej lub ekranów o niższych parametrach albo jako wyjścia audio do starszego amplitunera AVR z obrazem 1080p i pełnym dźwiękiem.

Używaj kabli HDMI obsługujących 40 Gb/s/1200 MHz między źródłem a Arcana oraz między Arcana a ekranem (zalecane: HD Fury, Cable Matters, Zeskit, Kabeldirekt; min. 2 m, maks. 4 m dla kabli miedzianych; dłuższe odcinki wymagają światłowodu). Do połączenia eARC z SONOS wystarczy obsługa ARC/eARC (tak jak w dołączonym kablu SONOS).

Często zadawane pytania (FAQ)

• Jakie problemy rozwiązuje? eARC to funkcja HDMI 2.1 obsługująca pełny dźwięk do Atmos/TrueHD, ale wiele telewizorów, projektorów i monitorów jej nie obsługuje. 8K Arcana 2 działa jak telewizor eARC, odbiera sygnały HDMI i przesyła pełny dźwięk przez wyjście eARC.
• Czy może zmienić mój telewizor ARC w eARC? Nie, ale omija to ograniczenie, wyodrębniając pełny dźwięk z zewnętrznych źródeł HDMI.
• Czy rozwiązuje problemy z synchronizacją ruchu warg? Tak. W przeciwieństwie do telewizorów, które miksują lub ponownie kodują dźwięk z opóźnieniem, Arcana optymalnie obsługuje EDID, aby uniknąć problemów z synchronizacją ruchu warg w SONOS Arc.
• Regulacja głośności? CEC umożliwia regulację głośności za pomocą pilota telewizora lub źródła sygnału w systemie audio eARC/HDMI. SONOS Arc może również nauczyć się sygnałów IR z dowolnego pilota.

Specyfikacje:

• Wersja HDMI: HDMI 2.1 FRL5 (1200 Mcsc - 40 Gb/s).
• Obsługa: VRR, QMS, QFT, DSC1.2a, HDR10+, HLG, DV & LLDV, ARC, eARC, ALLM, IMAX.
• Maksymalna rozdzielczość: 8K60 4:4:4 12b DSC, 4K120 4:2:2 12b, 4K120 4:4:4/RGB 10b VRR/HDR, 8K30 4:2:2 12b, 8K30 4:4:4/RGB 10b lub 8K60 4:2:0 10b.
• I/O: 1 wejście HDMI, 2 wyjścia HDMI, 1 wyjście HDMI eARC, 1 RS232, 1 USB-A (aktualizacja), 1 USB-C (zasilanie).
• Przesyłanie i zwiększanie rozdzielczości TX0: FHD 1080p, 2K-DCI lub UHD 2160p, 4K-DCI -> UHD 2160p & 4K-DCI lub 8K FUHD; obsługuje częstotliwość do 120Hz.
• Przesyłanie i zmniejszanie rozdzielczości HDMI COPY: 8K FUHD, 4K-DCI lub UHD 2160p -> 4K-DCI, UHD 2160p lub 2K-DCI, FHD 1080p; obsługuje częstotliwość do 120Hz.
• Pełny port eARC audio: obsługuje przesyłanie Atmos MAT lub Atmos over TrueHD ze źródła HDMI lub ekranu ARC/eARC do systemu ARC/eARC.
• Konwersja: rozdzielczości, podpróbkowania chrominancji, przestrzeni barw, głębi kolorów, HDCP (z obsługą CST1).
• Tryby: splitter 40Gbps FRL5 VRR, skaler z obsługą CEC, eARC, ARC i zarządzaniem EDID; tryby specjalne, takie jak DV/LLDV do HDR10, zwiększanie jasności HDR w nitach, HLG do HDR, HDMI Doctor.
• Tryby EDID: tylko TV, obraz z TV + dźwięk SONOS, tylko SONOS; opcjonalny blok danych LLDV.
• Sterowanie: OLED i obrotowy przełącznik, RS232.
• OSD: włączanie/wyłączanie, timer i wybór koloru tekstu.
• OLED: przekątna 1", 128x64, 2 kolory.
• Wymiary: 10 x 6 x 2,2 cm; masa: 120 g.
• Opóźnienie wejściowe: <1 ms.
• Pozostałe: obsługa 3D, CEC passthrough, DSD, eARC (HDMI 2.1).
