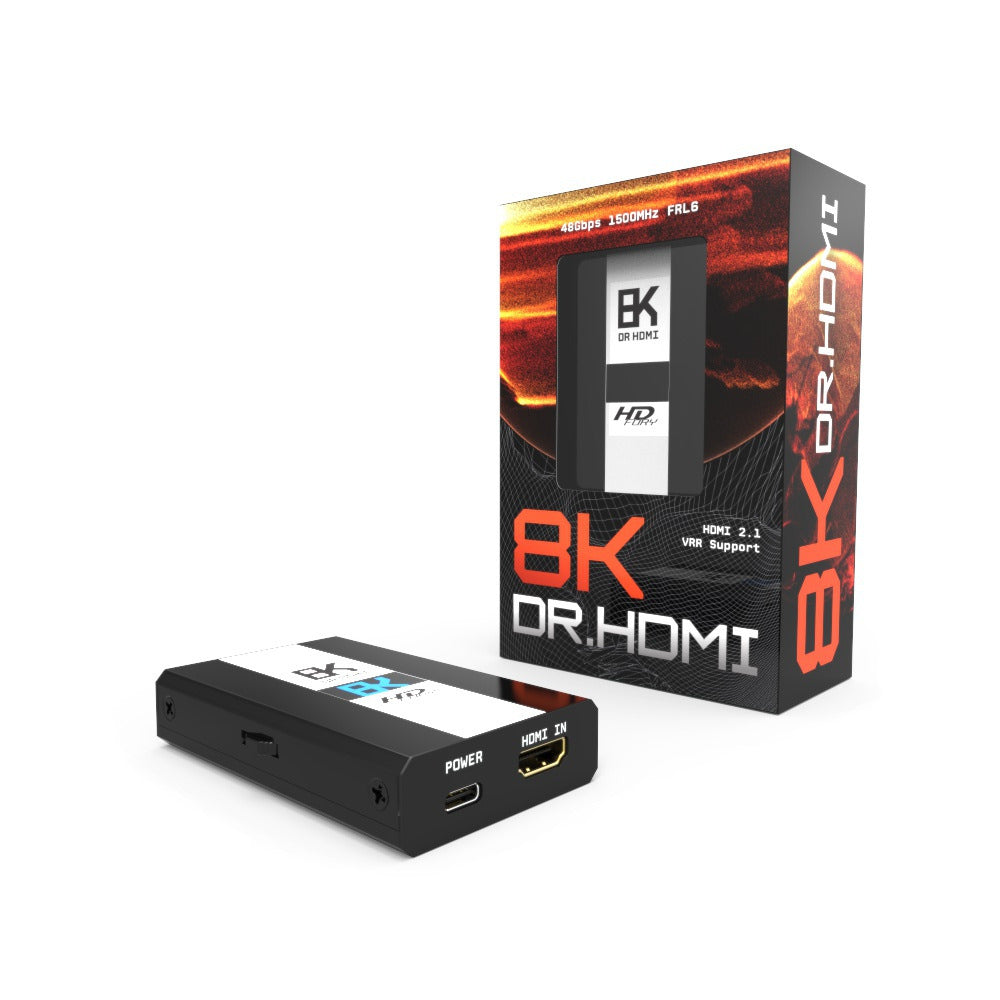

HD Fury - Dr HDMI 8K 48GBPS

HD Fury Dr HDMI 8K 48Gbps - Ostateczne rozwiązanie problemów z HDMI

Poznaj HD Fury Dr HDMI 8K 48Gbps, najbardziej zaawansowany na świecie menedżer EDID dla HDMI 2.1! Dzięki wyjątkowej obsłudze FRL6/1500MHz/48Gbps i zerowemu opóźnieniu (poniżej 1 ms, nawet nanosekundy) to idealne rozwiązanie większości problemów z HDMI, takich jak błędy uzgadniania połączenia, problemy ze zgodnością i wyzwania związane z EDID. Dr HDMI 8K utrzymuje źródło w ciągłej aktywności lub zdefiniowanym stanie - idealnie sprawdzi się u integratorów systemów i miłośników kina domowego.

• Wbudowany serwer WWW HD Fury: Zdalnie steruj urządzeniem z dowolnego komputera, tabletu lub telefonu komórkowego w tej samej sieci. Dostępna jest również aplikacja na Androida/iOS, która ułatwia obsługę!

• Odblokuj nowe możliwości: Specjalnie zoptymalizowany dla modeli LG 4K OLED z lat 2019/2020 - aktywuj funkcje, o których istnieniu nie wiedziałeś!

• Zaawansowane zarządzanie EDID: Dzięki funkcjom EDID Manager i Detective możesz łatwo modyfikować tabele EDID za pośrednictwem serwera WWW, przycisków sterujących i wyświetlacza OLED. Wybieraj spośród 100 predefiniowanych banków (w tym 8K VRR, 4K HDR, 4K LLDV, 4K HLG, 4K HDR10+, FullHD 3D, 1080i, 720p i innych) oraz 10 banków programowanych przez użytkownika. Kopiuj EDID z urządzenia sink za pomocą funkcji sniffing.

• Emulator i repeater HDMI/DVI-D: Zachowuje rozdzielczość 8K i 4K (np. 3840×2160, 2160p) bez utraty synchronizacji. Zapewnia integralność sygnału na odległość do 50 metrów i wzmacnia sygnał +5 V dla aktywnych kabli dzięki wbudowanemu wtryskiwaczowi.

• Obsługa zaawansowanych formatów: Pełna obsługa VRR, HDR, HDR10+, HLG, Dolby Vision (DV) i LLDV (wszystkie tryby DV: 0, 1, 2), ALLM, IMAX, Atmos, DTS-X, Dolby True HD, DTS Master Audio, 3D, DSD i eARC (HDMI 2.1).

• Tryb HTPC: Ukryj wykrycie stanu podłączonego urządzenia sink, aby zapewnić płynną obsługę systemów HTPC.

• Informacje w czasie rzeczywistym: Sprawdzaj szczegóły na 1-calowym wyświetlaczu OLED (128×64, 2 kolory) lub za pośrednictwem serwera WWW. Obsługa resetowania HPD w locie, korekcji sygnału kabla, przepuszczania HDCP, synchronizacji ruchu warg, protokołu CEC i nie tylko.

Dr HDMI 8K działa jako wzmacniacz i przedłużacz sygnału, idealnie nadając się do ograniczania rozdzielczości wyjściowej źródła lub zwiększania kompatybilności z innymi produktami HD Fury. Niezależnie od tego, czy konfigurujesz kino domowe, instalację profesjonalną czy zestaw do gier, to urządzenie rozwiązuje problemy z HDMI, zapewniając styl i precyzję.

Specyfikacja:

• Wersja HDMI: HDMI 2.1 - FRL6/1500Mcsc/48Gbps.

• Maksymalna rozdzielczość: 8K60 4:4:4 8b, 8K60 4:2:2 12b, 4K120 4:4:4 10b lub 8K60 4:2:0 10b.

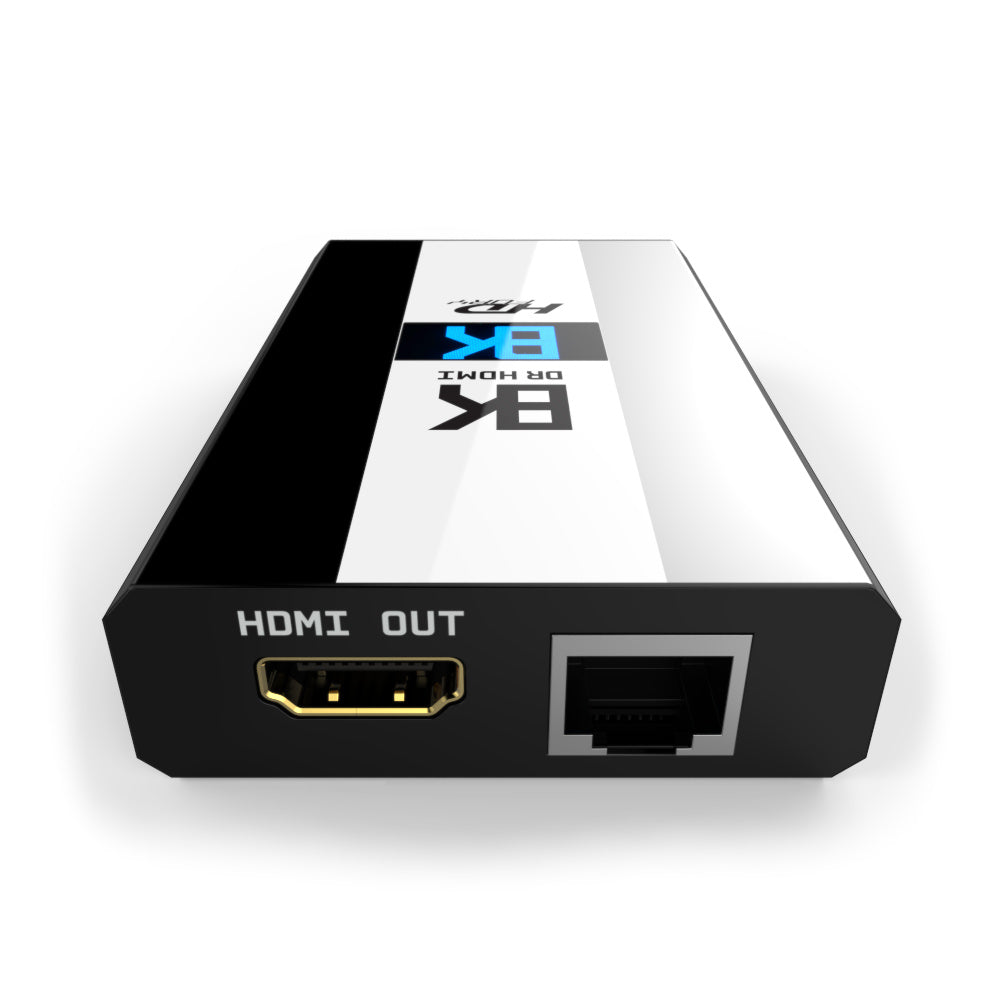

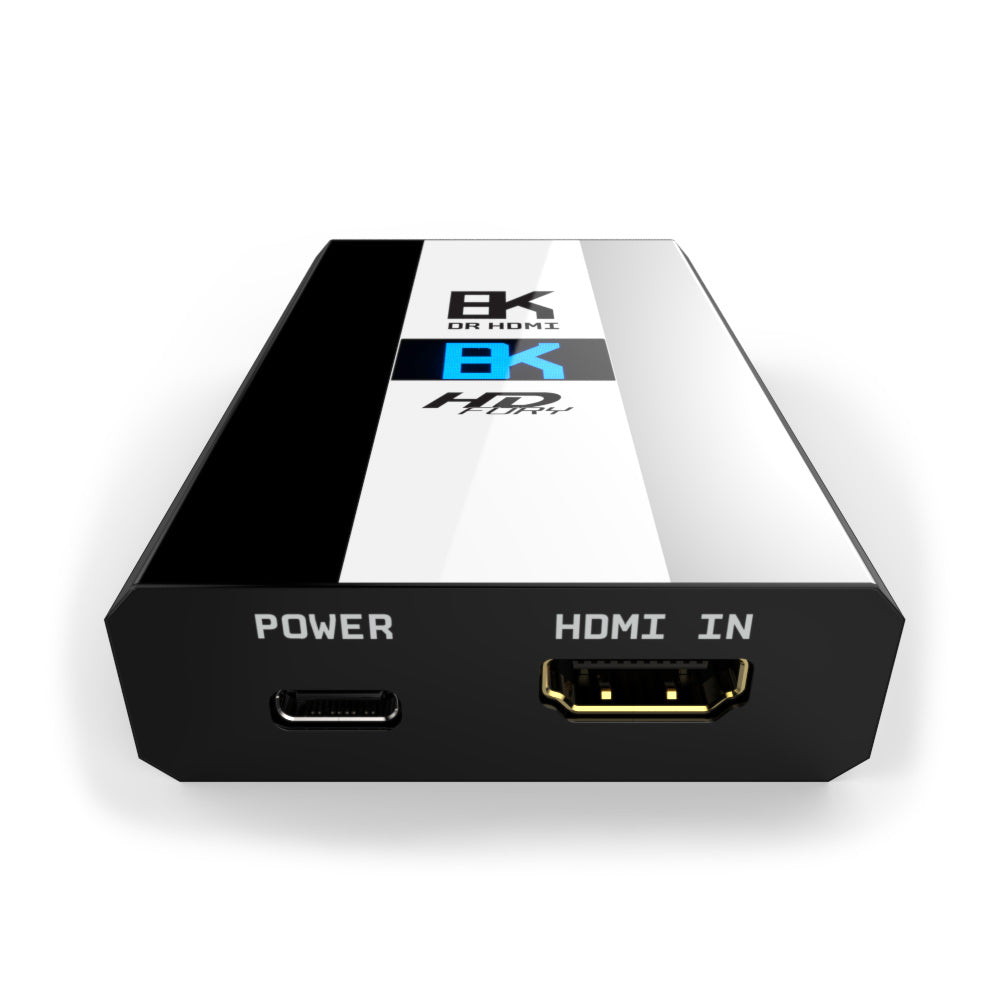

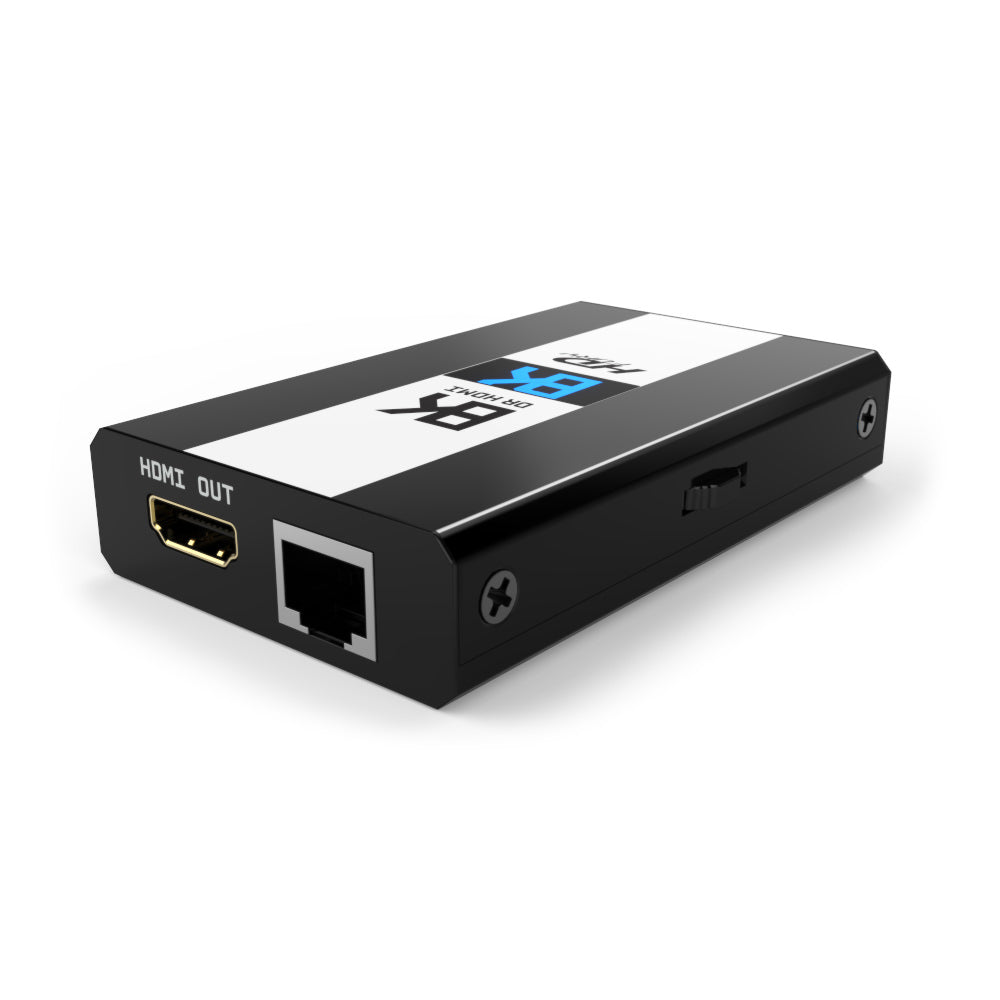

• Złącza: 1 wejście HDMI, 1 wyjście HDMI, 1 RJ45/Ethernet (serwer WWW), 1 USB-C (zasilanie).

• Banki EDID: 100 banków (18 FHD, 48 UHD, 24 FUHD, 10 programowanych przez użytkownika, 1 kopia z urządzenia sink).

• Tryby pracy: zarządzanie EDID, tryb HTPC, wtryskiwacz zasilania HDMI +5 V.

• Funkcje specjalne: tryby EDID, takie jak Custom, Predefined, Copy Sink i Mixing. Sterowanie przez serwer WWW, wyświetlacz OLED oraz przełącznik obrotowy z przyciskami.

• Wymiary i waga: 10 x 6 x 2,2 cm (3,9" x 2,3" x 0,8"), 120 g (0,26 lbs).

• Zgodność z HDCP: tak, pełna obsługa.

Czym jest EDID i jak działa zarządzanie EDID?

EDID, czyli Extended Display Identification Data, to ustandaryzowany format metadanych używany przez monitory i inne urządzenia wyświetlające (nazywane w terminologii HDMI „odbiornikami”) do przekazywania swoich możliwości technicznych źródłu sygnału (np. komputerowi, konsoli do gier lub odtwarzaczowi Blu-ray, nazywanym „źródłem”). Odbywa się to poprzez transmisję danych przez połączenia takie jak HDMI, DVI lub VGA. Celem jest zapewnienie, że źródło wysyła sygnał zgodny z możliwościami wyświetlacza, co zmniejsza ryzyko problemów, takich jak brak obrazu, nieprawidłowa rozdzielczość lub brak dźwięku.

Jak działa EDID w przypadku HDMI?

Podstawowy mechanizm: po nawiązaniu połączenia HDMI (tzw. „handshake”) źródło odczytuje dane EDID z wyświetlacza za pośrednictwem dedykowanego kanału o nazwie DDC (Display Data Channel), opartego na protokole I²C. Dane EDID mają zazwyczaj 128 lub 256 bajtów i zawierają takie informacje, jak:

• Producent i model (np. LG OLED).

• Rozmiar ekranu i proporcje obrazu.

• Obsługiwane rozdzielczości i tryby synchronizacji (np. 8K60Hz, 4K120Hz).

• Format kolorów (np. 4:4:4, 4:2:2, głębia kolorów, np. 8b lub 12b).

• Obsługa dźwięku (np. Dolby Atmos, DTS-X).

• Zaawansowane funkcje, takie jak HDR, VRR (Variable Refresh Rate), ALLM (Auto Low Latency Mode) i HDCP (High-bandwidth Digital Content Protection).

Jeśli dane EDID są niezgodne lub uszkodzone, mogą wystąpić problemy z kompatybilnością, na przykład źródło może wysyłać sygnał o zbyt wysokiej rozdzielczości (co skutkuje czarnym ekranem) albo ignorować niektóre funkcje.

EDID to standard VESA (Video Electronics Standards Association), który rozwijał się od podstawowych wersji do Enhanced EDID (E-EDID), aby obsługiwać nowoczesne funkcje HDMI 2.1, takie jak większa przepustowość (do 48 Gbps) oraz formaty takie jak Dolby Vision czy IMAX.

Na czym polega zarządzanie EDID?
Zarządzanie EDID polega na aktywnym modyfikowaniu, emulowaniu lub optymalizowaniu tych danych w celu rozwiązywania problemów w systemach AV (audiowizualnych). Jest szczególnie przydatne w złożonych konfiguracjach, takich jak kino domowe, instalacje profesjonalne czy rozproszone systemy wideo, w których uczestniczy wiele urządzeń, a zapewnienie zgodności może być wyzwaniem. Oto dokładniejsze wyjaśnienie:

Dlaczego zarządzanie jest potrzebne? W rzeczywistych sytuacjach problemy z EDID mogą wynikać z:

• Długie kable (pogorszenie jakości sygnału na odcinku do 50 metrów lub dłuższym).

• Wiele urządzeń w łańcuchu (np. przełączniki, repeatery lub przedłużacze).

• Niekompatybilne urządzenia (np. stare źródło sygnału i nowy wyświetlacz 8K).

• Dynamiczne zmiany, na przykład wyłączenie wyświetlacza i utrata synchronizacji przez źródło.
  Zarządzanie EDID rozwiązuje ten problem, „oszukując” źródło i sprawiając, że myśli, iż komunikuje się z idealnym wyświetlaczem, co zapewnia stabilność systemu i optymalizuje takie parametry, jak synchronizacja, odwzorowanie kolorów i jakość dźwięku.

Jak to działa technicznie?

• Emulacja: emulator EDID (taki jak w HD Fury Dr HDMI 8K) działa jako pośrednik. Odczytuje EDID z rzeczywistego wyświetlacza (przez „nasłuchiwanie” lub kopiowanie) i wysyła zmodyfikowaną wersję do źródła. Może to obejmować ograniczenie rozdzielczości, aby uniknąć przeciążenia, lub włączenie funkcji takich jak VRR/HDR, które w innym przypadku nie byłyby obsługiwane.

• Modyfikacja: użytkownicy mogą ręcznie edytować tabele EDID. Na przykład:
  Wybór spośród predefiniowanych „banków” (np. 100 banków w Dr HDMI: 18 dla Full HD, 48 dla UHD, 24 dla 8K/FUHD).
  Programowanie własnych banków (do 10 w produkcie).
  Mieszanie danych EDID z różnych źródeł w celu utworzenia hybrydy.

Tryby zaawansowane:

• Tryb HTPC: zapobiega wykrywaniu przez źródło wyłączenia wyświetlacza, dzięki czemu źródło pozostaje „zawsze włączone”.
• Wtryskiwacz +5 V: wzmacnia sygnał zasilania dla kabli aktywnych.

• Funkcja repeatera: poprawia integralność sygnału i kompensuje straty na kablu.

Sterowanie odbywa się często za pośrednictwem serwera WWW, aplikacji (Android/iOS), wyświetlacza OLED lub przycisków. W Dr HDMI 8K można na przykład w dowolnym momencie zresetować zdarzenie HPD (Hot Plug Detect), aby wymusić nowe uzgadnianie parametrów.

Przykłady zastosowań:

• W kinie domowym: jeśli telewizor nie obsługuje sygnału 8K z komputera, możesz użyć zarządzania EDID, aby emulować profil 4K i uniknąć błędów synchronizacji.

• Dla integratorów systemów: w dużych instalacjach z przełącznikami matrycowymi zapewnia, że wszystkie źródła i wyświetlacze „mówią tym samym językiem”, co ogranicza przestoje i poprawia jakość.

• Konkretnie w przypadku telewizorów LG 4K OLED (2019/2020): produkty takie jak Dr HDMI odblokowują ukryte funkcje, modyfikując EDID w celu poprawy zgodności.

Podsumowując, zarządzanie EDID to zaawansowany zestaw narzędzi do optymalizacji komunikacji HDMI, szczególnie w produktach takich jak HD Fury Dr HDMI 8K, które łączą je z zerowym opóźnieniem (poniżej 1 ms) i obsługą najnowszych standardów. Jeśli masz konkretne problemy z konfiguracją, możesz dokładniej przyjrzeć się narzędziom, takim jak czytniki EDID lub oprogramowanie do analizy danych.
