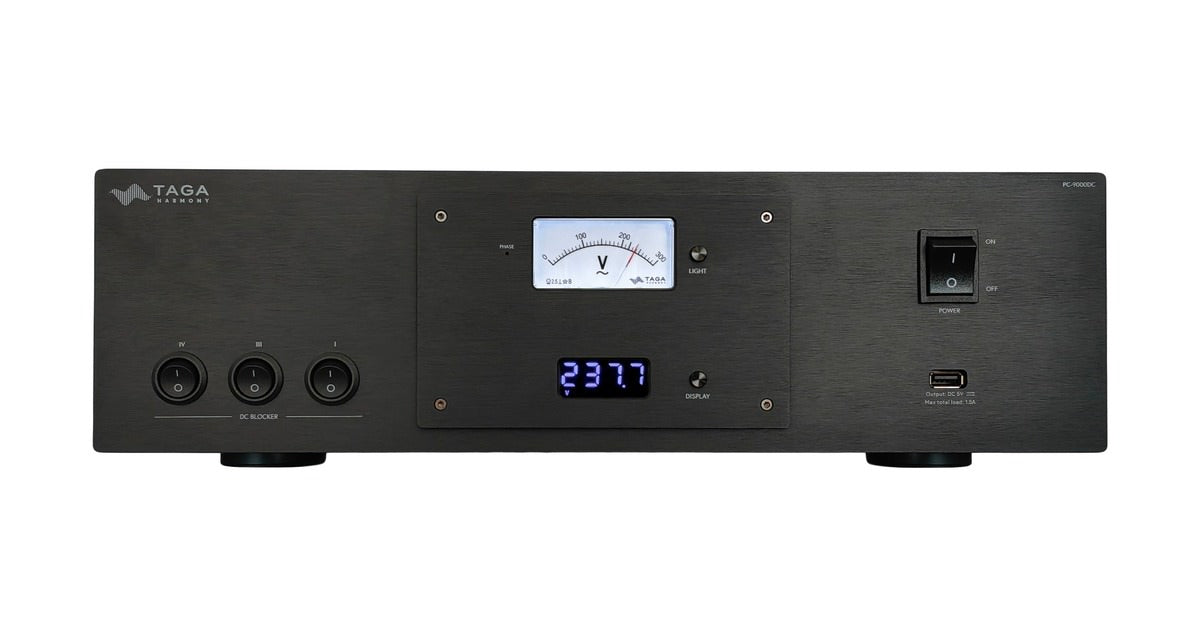

TAGA PC-9000DC - Strömrenare
TAGA PC-9000DC kombinerar fyra funktioner i en och samma enhet: filtrering av strömbrus, blockering av likströmskomponenter, linjär strömförsörjning till USB-portar samt skydd mot överspänning och överbelastning för alla strömuttag och USB-portar.
FILTRERING AV STRÖMBRUS
El-nätet i våra hem och på arbetsplatser påverkas av olika störningar, som elektromagnetiska störningar (EMI) från apparater kopplade till samma nät – tänk kylskåp, luftkonditionering eller datorer. Dessa störningar kommer inte bara från ditt eget hushåll eller kontor, utan även från andra apparater i byggnaden eller till och med utifrån. De kan variera beroende på tid på dygnet eller veckan, när belastningen på elnätet skiftar. Detta brus kan smyga sig in i växelströmmen och störa ditt system. Så kallad "smutsig" el kan försämra prestandan hos ditt ljud- och videosystem.
Med PC-9000 minskar du effektivt detta störande brus och skyddar ditt system från förorenad ström.
Förorenad el påverkar också negativt de interna kretsarna och strömförsörjningarna i din utrustning. PC-9000DC fungerar som en barriär mellan vägguttaget och dina enheter, vilket kan förlänga livslängden på komponenterna.
Enheten har separata grupper av switchade och oswitchade 230V–240V-uttag (Schuko-typ) med fyra oberoende filter, skräddarsydda för varje grupp och anpassade för specifik ljud- och videoutrustning.
- Varje uttagsgrupp har en egen SQ-induktor för common mode-brus.
- Högkvalitativ, syrefri och platt koppartråd med emaljering.
- Låg likströmsresistans, jämnt elektriskt fält och minimal kapacitans för bättre filtrering av högfrekvent EMI.
- Effektiv värmeavledning för ökad prestanda.
- Hög strömkapacitet med platt koppartråd av extra hög densitet
- Fördelar som minimalt magnetiskt läckage, god ledning och strålningseffekt, stabil strömkvalitet och förbättrad högfrekvent skin-effekt.
- Högkvalitativa Class-X-kondensatorer för ännu bättre filtrering.
- En kraftfull 200W toroidtransformator isolerar utrustningen från nätbrus
- Ett skärmande lock i aluminium skyddar transformatorn från elektromagnetiska störningar och höjer dess effektivitet.
- 18AWG syrefria kopparledningar (primär AWM 1672, sekundär AWM 1007) för optimal ledningsförmåga.
- Syrefria kopparledningar (AWM 1015 16AWG) kopplar huvudkortet till uttagen.
DC-BLOCKERARE
Den inbyggda DC-blockeraren minskar eller tar bort oönskad likström i spänningen till valda uttag. Likström kan orsaka surrande ljud och höja transformatorernas temperatur, vilket försämrar ljudkvaliteten. Med blockeraren arbetar dina ljud- och videoenheter tystare och mer effektivt, och nätbrum i högtalare minskar markant.
DC-blockeraren kan aktiveras i realtid för utvalda 230V–240V-uttagsgrupper.
- Slå på eller av den direkt för att optimera ljudupplevelsen.
- Kraftfull blockering av upp till 12 000 mV (12V) likström.
- 10 högfrekventa högeffektsbryggor och 2 x 47 000 µF kondensatorer ger effektiv blockering utan att kompromissa med ljudkvaliteten.
LINJÄR STRÖMFÖRSÖRJNING FÖR USB-PORTAR
Många likströmsdrivna enheter använder enkla, billiga externa adaptrar med switchade strömförsörjningar. Dessa arbetar med höga frekvenser, vilket kan skapa elektriska störningar som sprids till enheterna och till och med påverkar andra apparater via elnätet. Sådant brus försämrar ljud- och videoprestanda rejält. Lösningen? En högkvalitativ linjär strömförsörjning som den i PC-DC, som ger en omedelbar och tydlig förbättring av ljudet i dina likströmsdrivna enheter.
Den inbyggda toroidtransformatorn för källenheter ger också stabil ström till USB-portarna.
Trestegsfiltrering:
- Steg I & II (230–240V): initial filtrering via enhetens brusfilter och sedan via den isolerande transformatorn.
- Steg III (likspänning): specialanpassad filtrering, inklusive högfrekvent EMI-filter för 5V-utgång, separat för USB-portarna.
SILVERKLÄDDA OCH KOPPARBASERADE INTERNKABLAR
Interna kablar mellan huvudkortet och uttagen (230V–240V och USB) är gjorda av silverpläterad, 99,99% ren syrefri koppar med teflonisolering.
Kablar till ströminlopp och brytare (Ström, Fas, Återställning) är AWM 1015 14AWG i syrefri koppar.
Analoga och digitala indikatorer använder dubbelisolerade AWM 1672 22AWG syrefria kopparledningar.
ÖVERSPÄNNINGS- OCH ÖVERBELASTNINGSSKYDD
PC-9000 skyddar alla utgångar mot överspänning och överbelastning.
- Steg I: filtrerings- och skyddssystem med återställningsbar kretsbrytare.
- Steg II (USB): fyrstegsskydd med isolerande transformator, nedtrappande regulator, högfrekvent EMI-filtrering för 5V samt kortslutnings- och värmeskydd.
ÖVRIGA FUNKTIONER
- Analog spänningsindikator med valbar belysning visar stabiliteten i vägguttagets spänning.
- Digital display för spänning (V), ström (mA/A) och effekt (W) i realtid, med avstängningsmöjlighet.
- Fasdetektering och polaritetsväljare varnar för fel fas och gör det enkelt att korrigera.
- IEC C14-inlopp och avtagbar Schuko-IEC C13-kabel ger möjlighet att uppgradera till en premiumkabel.
Specifikationer:
Uttag:
Schuko-typ (230V – 240V):
- 4 strömbrytarstyrda uttag
- 4 icke-strömbrytarstyrda uttag
Uttagsgrupper (2 uttag per grupp):
- Strömbrytarstyrda:
- Grupp I (max 3A): Digitala tillbehör [DC-blockerare]
- Grupp II (max 1A): Ljudkällor
- Icke-strömbrytarstyrda:
- Grupp III (max 5A): Förförstärkare och tillbehör [DC-blockerare]
- Grupp IV (max 5A): Förstärkare [DC-blockerare]
USB-A-portar (linjär strömförsörjning):
2 st (5V, totalt 2,1A)
Total maximal belastning:
14A, 3450W (summa för alla strömuttag och USB-portar)
Maxbelastning per grupp:
- Grupp I: 3A
- Grupp II: 1A
- Grupp III: 5A
- Grupp IV: 5A
Brusfilter:
-10 dB ~ 55 dB (2 - 100 MHz)
Maximal överspänningsström:
4500A [8/20 µs – engångs]
Maximal spikspänning:
3000V [10 mA]
Maximal klämspänning:
775V [8/20 µs]
Maximal energi:
140J [10/1000 µs]
Blockering av inkommande DC:
Upp till 12 000 mV (12V)
Funktioner och tillbehör:
- Överspänningsskydd
- Överbelastningsskydd
- Fasdetektor med polaritetsomkopplare
- Analog spänningsindikator (±5 % noggrannhet) med bakgrundsbelysning
- Digital spännings-/ampere-/watt-indikator (±3 % noggrannhet)
- USB-laddning
- Schuko-IEC C13-strömkabel (1,5 m)
Strömförsörjning / strömförbrukning:
230V, 50/60 Hz
- 2,0W (avstängd – utan externa enheter anslutna)
- 3,5W (påslagen – utan externa enheter anslutna)
- +0,2W (med bakgrundsbelysning aktiverad)
Mått (H x B x D):
13,3 x 43 x 34 cm (inklusive fötter)
Vikt:
9,2 kg/st
